Maquinado · CAD y fresado Fresado de 3 ejes · CAD y CAM
Dale un dibujo. Te devuelve la pieza, el plan y el programa.
El PDF de un cliente se vuelve una pieza sólida escrita como código que puedes leer y construida por el motor de CAD, medida en lugar de afirmada. El plano de ingeniería se proyecta desde las propias caras de la pieza. La ruta se lee de sus características, el corte se simula y se verifica, y un programa por montaje llega a la máquina en un paquete que viaja solo.
Dibujo → pieza → plano → ruta → simulación → programas → paquete
- 01
La pieza, medida y no afirmada
El modelo escribe la geometría y el motor de CAD construye el sólido. Lo que regresa está medido: volumen, masa, caras, barrenos, cajeras. Importa un STEP, IGES, BREP, STL, OBJ o 3MF y es el mismo artefacto, con las mismas características leídas de él.
- 02
El plano, proyectado de regreso
Vistas superior, frontal y lateral en tercer ángulo más una isométrica, dibujadas desde las propias caras de la pieza. Las cotas se derivan de las características reconocidas: medidas generales, un llamado por diámetro de barreno, profundidades de cajera, con cuadro de rotulación y notas. DXF y PDF reales, ISO 128 y 129-1.
- 03
La ruta, desde las características
Cada característica registra la dirección desde la que se alcanza, y de ahí sale la ruta: cuántos montajes, qué alcanza cada uno, el datum, el WCS. Tú nombras las sujeciones y el orden. Avances y velocidades salen de la biblioteca del taller con su fórmula y su fuente, limitados por el perfil de la máquina.
- 04
Simulado, verificado y luego publicado
La simulación retira el material montaje por montaje: el material que deja uno es el material con el que empieza el siguiente. Nueve verificaciones buscan mordidas, rápidos dentro del material, límites de máquina, longitud de filo y material sin cortar. Una que falla bloquea la publicación salvo que la fuerces.
- 05
Un ensamble, repartido entre lo que haces y lo que mandas
Otro trabajo: una prensa de punzonado entera, ochenta y un elementos con globo y cada uno con su palabra. La placa base en S355 la haces aquí. El balero es de catálogo y lo compras por número de parte. El punzón sale a otro taller — pero sale con tu plano, tu A2 y tus procesos escritos: temple, rectificado cilíndrico, rectificado de caras. Esa tercera palabra es la que evita que un taller regale su ingeniería junto con la pieza.
- 06
Y el detalle, acotado desde un cero declarado
Cada pieza que se hace baja a su propia hoja. Cotas por ordenadas desde un cero que está escrito en las notas —X0 Y0 en la esquina X− Y−, Z0 en la cara superior ya maquinada— para que el que la programe y el que la mida partan del mismo punto. Material, escala, tolerancia general y de qué elemento del ensamble viene.
- 07
Y si la pieza es de revolución, sale del torno
La misma pieza, otra máquina. Desde barra y en un agarre: taladrado axial por picoteo, mandrinado de interiores pasantes, escalones y tronzado, con las herramientas de tu biblioteca y el programa ordenado por operación. Antes de escribirlo revisa entrada, alcance, cuerpo de barra, voladizo, mordazas y receptor de pieza — si algo no cuadra, no hay programa.
En 34 segundos
La esquina que el CAD permite y la fresa no.

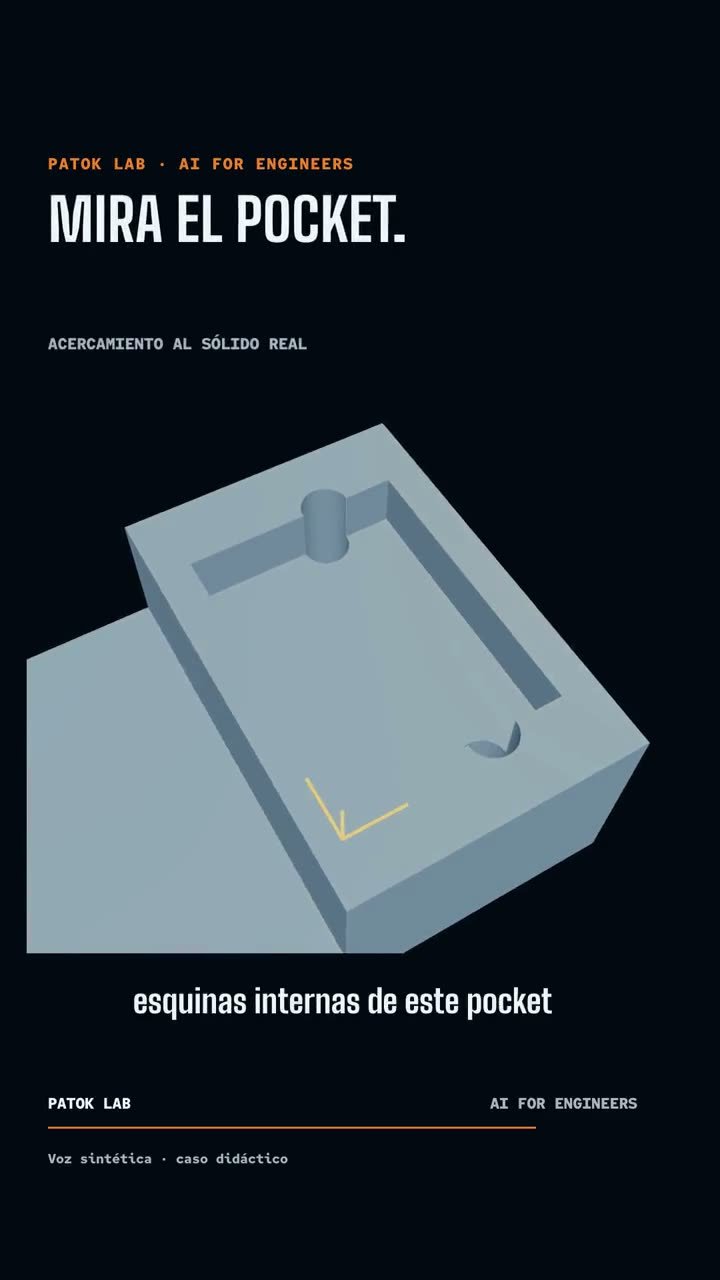

Una cajera con esquinas interiores a escuadra se dibuja en cualquier CAD y no la hace ningún cortador: una fresa deja radio. Aquí se ve el caso, por qué pasa y qué hace Patok Lab cuando lo encuentra — antes de que alguien lo descubra en la máquina.
Míralo en un minuto
Lo que hay hoy en la app
- CAD incluido: no instalas nada aparte
- Entran STEP, IGES, BREP, STL, OBJ y 3MF; salen STEP, STL, GLB, BREP, OBJ, 3MF, DXF, SVG y PDF
- Ensamblajes como un artefacto con su árbol y una lista de materiales
- Careado, contorno, cajera con islas, barrenado y helicoidal, más acabado 3D paralelo
- Simulación de arranque de material por montaje, nueve verificaciones de maquinado y catorce reglas de lint del código G
- LinuxCNC, Fanuc 0i/30i, Haas NGC y GRBL 1.1: un programa por montaje, con su hoja de montaje
- Una biblioteca del taller con máquinas, materiales y herramientas que puedes editar y conservar
- Un paquete de manufactura que abre en cualquier lado: ruta, herramientas, hojas de montaje, figuras y programas en un archivo
Antes de que gire el husillo
- El torno cubre hoy piezas de revolución desde barra en un agarre. Agujeros ciegos, roscas y geometrías fuera de ese alcance quedan dichos en pantalla, no escondidos.
- El plano sale marcado como lo que es: preliminar, no liberado para manufactura. Y así debe salir. Lo que se puede escribir lo escribe la máquina; quien libera es quien conoce la máquina, el material y al cliente. Ese criterio es el trabajo, no el trámite.
- Los post-procesadores están escritos a partir de manuales públicos y nunca se han corrido en un controlador. El encabezado de cada programa lo dice y pide simulación y una pasada en vacío a avance reducido.
- La simulación muestra el material que retira la herramienta contra la pieza. No es un estudio de colisiones de toda la máquina.
- El tiempo de ciclo es una estimación sin modelo de aceleración.
- El reconocimiento de características cubre caras planas y cilíndricas. Tres ejes, montajes solo en ±Z.
- Sin desbaste adaptativo ni trocoidal, sin remaquinado, sin torneado, sin solucionador de restricciones de ensamblaje.
Puntos de partida típicos
El dibujo de un cliente que tienes que cotizar
Trae el PDF. Obtén un sólido que puedes medir, una ruta con sus montajes y una estimación legible antes de comprometer una fecha.
Una pieza que necesita cuatro montajes
La ruta se lee de la geometría, no se adivina. Cada montaje publica su propio programa y su hoja, y la simulación encadena uno con el siguiente.
Una sujeción o un cupón de prueba
Descríbelo en una frase, obtén la pieza y el plano, y córtalo esa misma tarde, con las verificaciones entre el programa y el husillo.
Una pieza que además es un experimento
El tiempo de ciclo y el material removido del plan caen en la tabla de corridas, así que los ensayos de desbaste se vuelven una campaña con modelo y una recomendación siguiente.
Una pieza que se va a rociar o recubrir
La misma pieza va con Use in → Robótica, y el raster o el recargue se genera sobre su superficie real.
Un dibujo que llegó por correo
Import a file… lo toma de donde esté. Nada tiene que ser un artefacto primero.
Acceso anticipado
Acceso anticipado para quienes corren procesos reales: laboratorios, ingeniería y talleres.
Trae el dibujo de un cliente, una tabla de corridas, una carpeta de micrografías o una pieza que rocías, sueldas o fresas. Queremos que Patok Lab se use en trabajo real y que nos digan qué se rompe. La edición Community es gratis y sin límite de tiempo; macOS, Windows y Linux.
- macOS, Windows y Linux: dinos cuál necesitas primero
- Línea directa con el fundador durante el acceso anticipado
- Taller opcional para tu grupo o equipo: trae un trabajo, sal con un artefacto
- 01Dinos qué traeríasUn dibujo, una tabla de corridas, una carpeta de micrografías, una pieza, una línea.
- 02El build llega por correoInstalador, una licencia que pegas una vez, y una guía corta de la mesa por la que viniste.
- 03Responde con tu archivoLo vemos antes de mandarlo, y te contesta una persona, no un formulario.
Obtener acceso Trae un dibujo, unas fotos, una tabla o una pieza. O cuéntaselo.
¿Lo quieres para un equipo, un taller o un grupo universitario? Pídelo para tu equipo →
Preguntas frecuentes
Lo que ingenieros e investigadores preguntan primero.
¿Esto reemplaza a Mastercam o Fusion?
No. Esos son asientos hechos para que una persona programe, y hacen cosas que esto no hace: desbaste adaptativo, remaquinado, cuatro y cinco ejes, torneado. Patok Lab es el espacio donde la pieza, el plano, el plan, los programas y los datos viven juntos con su procedencia, y donde una IA puede trabajar bajo verificaciones que puedes leer. La mayoría tendrá ambos; el STEP mueve la pieza entre ellos.
¿Puedo confiar en el código G?
Trátalo como cualquier programa escrito offline. Lo verificado es la simulación, las nueve verificaciones de maquinado y el lint del código G; lo no verificado es una corrida en controlador, porque los posts están escritos a partir de manuales públicos. Cada programa lo dice en su encabezado y pide una prueba a avance reducido.
¿La pieza tiene que venir de ChatGPT?
No. Importa un STEP o una malla, o escríbela tú mismo: la pestaña Code te muestra el cálculo de cualquier forma. El motor de CAD y las características se comportan igual sin importar cómo llegó el sólido.
